Será que minha casa permanece iluminada mesmo quando nas ruas falta luz e fica aquela escuridão?
UMA PERGUNTA MUITO COMUM
Essa é uma dúvida muito comum das pessoas que desejam instalar um sistema de energia solar em sua residência.
Antes de responde-la de maneira propriamente dita, é necessário entender basicamente a diferença que existe entre duas formas de instalações de energia solar fotovoltaica em nossa residência:
- As instalações de sistemas on grid e sistemas off grid.
Afinal, o que significam estes termos?
SISTEMAS ON GRID: A REDE COMO MINHA “BATERIA”
Sistemas de energia solar que estão conectados à rede elétrica da distribuidora local recebem o nome de sistemas on grid.
Atualmente no Brasil e no mundo, a maior parte dos sistemas fotovoltaicos são conectados à rede.
São esses os sistemas que comumente trazem economia de até 95% nas contas de energia elétrica.
Seguindo, nos sistemas on grid a rede serve como uma espécie de “bateria” que armazena o excedente de energia gerado.
Ou seja, a geração fotovoltaica supre o consumo local e o excedente de geração é armazenado na rede da distribuidora, que nos fornece de volta créditos que abatem a conta de energia elétrica.

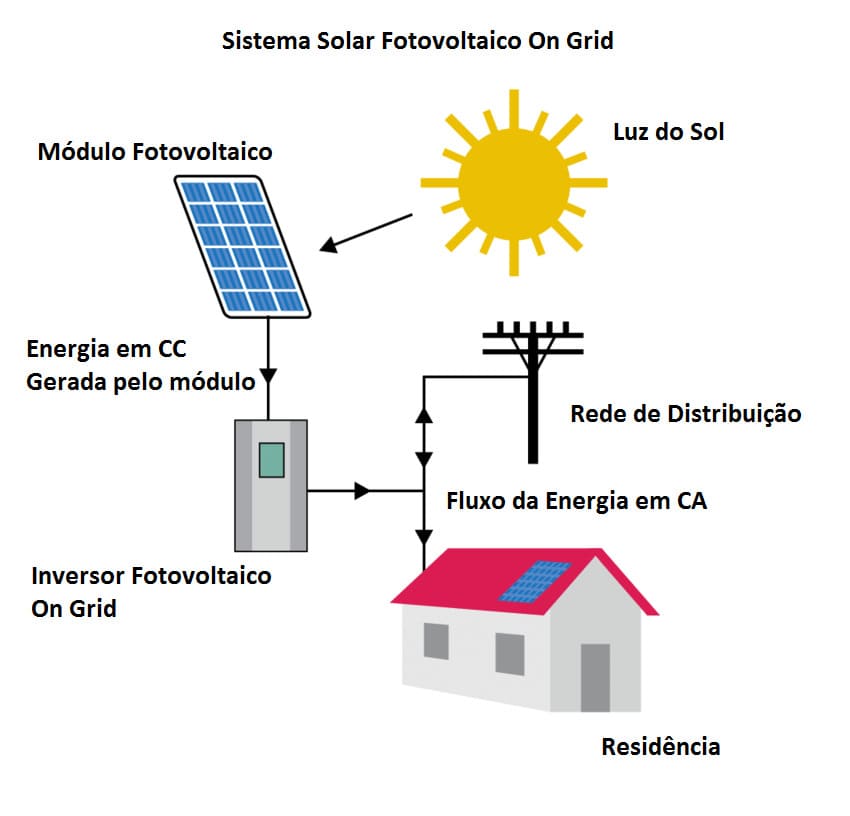

Sistema de energia solar fotovoltaica on grid
SISTEMAS OFF GRID: SISTEMA COM USO DE BATERIAS
Quando temos um sistema de energia solar que não é conectado à rede da distribuidora, ou seja um sistema isolado da rede, o excedente de energia gerado precisará ser armazenado em algum tipo de equipamento.
Para cumprir o papel do armazenamento de energia, acopla-se ao sistema fotovoltaico baterias solares que são soluções para o usuário se desligar da rede elétrica completamente.
Sistemas com a característica de não serem conectados à rede são chamados off grid.
Como curiosidade: esta solução permanece ainda com preços mais altos em comparação aos sistemas on grid, por isso ainda não é popular.

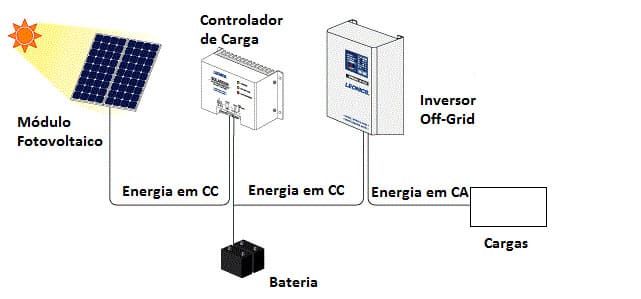

Sistema de energia solar fotovoltaica off grid
ATÉ AQUI ENTENDI, MAS O QUE ISSO TEM A VER COM ACABAR A LUZ E MEU SISTEMA FOTOVOLTAICO?
Como dito anteriormente, devido aos preços mais elevados dos sistemas off grid, grande parte dos sistemas no Brasil tem a característica de serem conectados à rede (on grid).
E para um sistema de energia solar on grid ter o fluxo de energia do gerador fotovoltaico para a rede da distribuidora, um dos equipamentos essenciais é o inversor fotovoltaico.
E por fim, o inversor fotovoltaico precisa da rede elétrica para funcionar.
Esta necessidade ocorre porque o inversor é o responsável por conectar o sistema de energia solar à rede da distribuidora, sincronizando com ela.
Portanto, se acabar a luz na rua, o inversor fotovoltaico é responsável por não permitir que haja geração pelo sistema de energia solar fotovoltaica.
E isto é uma medida preventiva de acidentes, e explico o porquê a seguir:
ANTI-LHAMENTO: PROTEGENDO VOCÊ E A EQUIPE DE MANUTENÇÃO
Se acabar a energia elétrica, o inversor tem que impedir a geração pelo sistema de energia solar.
Agora, vamos entender porque o sistema anti-ilhamento é importante:
Em um funcionamento normal, para um sistema on grid, existe o fluxo de energia:
- da rede para a casa;
- e do sistema de energia solar tanto para a casa quanto para a rede, conforme esquema:

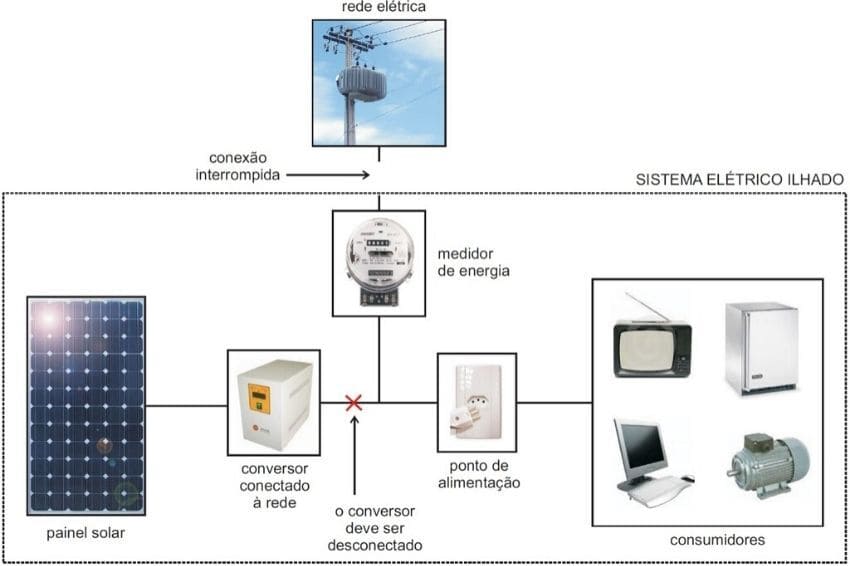

Funcionamento do sistema anti-ilhamento
Porém, quando acaba a luz na rua, o fluxo de energia aconteceria do sistema fotovoltaico instalado na casa para a rede da distribuidora.
Ou seja, o gerador continuaria injetando energia na rede, deixando-a energizada.
Na hora de fazer a manutenção do problema, o técnico ficaria em perigo sem saber se aquela área estaria energizada ou não, fato que colocaria em risco sua vida e a de quem vive naquele local.
Para solucionar este problema, o inversor tem uma proteção chamada anti-ilhamento.
O nome é propício: caso acabasse a luz no bairro e só as casas com sistema de energia solar continuassem gerando energia, elas seriam como ilhas no meio daquele local.
Para evitar o problema do ilhamento quando há falta de energia, a ANEEL junto a alguns módulos do PRODIST (Módulo III especialmente) definem a necessidade do procedimento de anti-ilhamento.
Atualmente, os inversores fotovoltaicos já vem configurados para que desconectem o sistema de energia solar da rede em caso de faltar energia elétrica na rede.
E SE MINHA CASA TIVESSE A PRESENÇA DO BANCO DE BATERIAS?
No caso de um sistema que possui banco de baterias, totalmente desconectado da rede, com um inversor que funcione para sistemas off grid, o problema do ilhamento não aparece.
Se acabou a luz na rua, como você não utiliza mais a energia elétrica que provém da rede, neste caso você permaneceria com energia elétrica em casa.
Todavia, os sistemas off grid ainda possuem uma série de limitações.
Além dos preços altos, as baterias atualmente requerem muita manutenção e até mesmo trocas ao longo do tempo.
Vamos aguardar a evolução da tecnologia que soluções mais eficientes devem entrar no mercado ...
ENTÃO, O RESUMO DA SITUAÇÃO:
Para os casos mais comuns que são os sistemas on grid, imagine que acabou a luz na rua!
Meu sistema de energia solar continua funcionando?
Não! O inversor fotovoltaico tem função de anti-ilhamento que desliga o sistema solar fotovoltaico, protegendo assim os técnicos de manutenção na hora de efetuar o reparo.
Assim, eles não correm risco de tomarem choque elétrico por conta de partes energizadas.
Os inversores fotovoltaicos obrigatoriamente tem que possuir este sistema aqui no Brasil, então eles já vêm programados com isto.
Esta medida anti-ilhamento protege você e o técnico.
Afinal, toda segurança para a área elétrica é muito bem-vinda!
